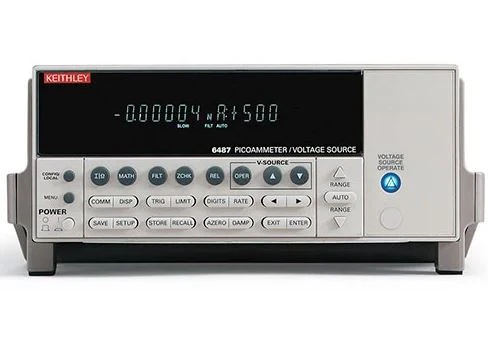

تقيس مقاييس البيكو متر تيار كهربائي منخفض جدًا (مضخمات بيكو) وتستخدم للقياسات الحساسة للغاية. تُستخدم هذه العدادات عند قياس التيارات المنخفضة غالبًا ما تتطلب أكثر بكثير مما يمكن أن يوفره المتر الرقمي المتعدد (DMM). بشكل عام ، تفتقر DMMs إلى الحساسية المطلوبة لقياس التيارات الأقل من 100 nA. حتى في التيارات المرتفعة ، يمكن أن يؤدي انخفاض جهد الدخل (عبء الجهد) لمئات الملي فولت إلى جعل القياسات الدقيقة الحالية مستحيلة.
ترتبط غالبية مقاييس التيار إما على التوالي مع الدائرة التي تحمل التيار المراد قياسه (للأمبيرات الجزئية الصغيرة) ، أو توصيل مقاومات التحويل الخاصة بها بشكل مماثل على التوالي. في كلتا الحالتين ، يمر التيار عبر العداد أو (في الغالب) من خلال التحويلة. يجب عدم توصيل مقاييس التيار مباشرة عبر مصدر جهد كهربائي نظرًا لأن مقاومتها الداخلية منخفضة جدًا وسيتدفق التيار الزائد. تم تصميم أجهزة Ammeters من أجل انخفاض الجهد المنخفض عبر أطرافها ، أقل بكثير من فولت واحد ؛ تسمى خسائر الدائرة الإضافية التي ينتجها مقياس التيار 0010010 quot ؛ العبء 0010010 quot ؛ على الدائرة المقاسة.
يمكن لحركات العدادات العادية من نوع ويستون قياس الملليمترات فقط على الأكثر ، لأن الينابيع والملفات العملية يمكن أن تحمل تيارات محدودة فقط. لقياس تيارات أكبر ، يتم وضع مقاوم يسمى التحويلة بالتوازي مع المقياس. تكون مقاومات التحويلة في النطاق الصحيح إلى نطاق مليوم كسري. يتدفق كل التيار تقريبًا من خلال التحويلة ، ويتدفق جزء صغير فقط من خلال العداد. هذا يسمح للمتر بقياس التيارات الكبيرة. تقليديا ، يكون للمقياس المستخدم مع التحويلة انحراف واسع النطاق (FSD) من 50 mV ، لذلك يتم تصميم التحويلات عادةً لإنتاج انخفاض جهد 50 mV عند حمل التيار المقنن الكامل.
لعمل مقياس متعدد النطاق ، يمكن استخدام مفتاح الاختيار لتوصيل أحد المحولات عبر العداد. يجب أن يكون مفتاح التحويل قبل الفاصل لتجنب إتلاف الطفرات الحالية من خلال حركة العداد عند تبديل النطاقات.
